Сварочные электроды AG E NiFe-CI d= 2,5x350 2.0 кг/пач

Описание:

AG E NiFe-CI — железоникелевый электрод с графитовым покрытием подходит для сварки и ремонта серого, шаровидного и ковкого чугуна. Металл, наплавленный электродом AG E NiFe-CI имеет однородную структуру и высокоустойчив к растрескиванию. Наплавку рекомендуется проводить в продольном направлении, без поперечных движений электродом. Сразу после наплавки, пока валик имеет темно-красный цвет его рекомендуется проковать. Сварка должно производиться на чистой, обезжиренной поверхности с предварительной шлифовкой места соединения. Охлаждать после сварки максимально медленно, межпроходная температура не более 65°C. Электрод AG E NiFe-CI рекомендуется для сварки разнородных элементов из чугуна и сталей.

Применяется при заварке и ремонте литейных дефектов, ремонте блоков двигателей, корпусов инструментальных машин, редукторов, корпусов насосов, литых деталей и т.д.

Технология ремонта/сварки/наплавки:

• Брать по возможности наименьший диаметр электродов, будет меньше тепловложение и меньше трещин.
• В зависимости от толщины свариваемого металла делают U-образную или двойную U-образную разделку.
• Зачистить свариваемые кромки до металлического блеска.
• Держать электрод строго вертикально, варить только короткой дугой.
• Время горения дуги 3–5 секунд, либо шов длиной не более 10-ти диаметров электрода.
• Сразу же после гашения дуги делать проковку наплавленного валика пневмомолотком (обычным молотком) с закругленными краями рабочего инструмента, так как острые края молотка создадут концентраторы и в их месте расположения образуются трещины.
• Клепать надо валик по всей его длине пока он красный и не посереет (не остынет).
• Особенно проковка необходима при сварке/ремонте серых (хрупких) пластинчатых чугунов (марки СЧ…).
• Межпроходная температура не более +60°С.
• Следующий валик варим на расстоянии (с раскладкой) в другом месте.
• Повторно зажигайте дугу на сварном шве, а не на основном материале.
• Ток сварки выбираем в соответствии со Спецификацией на электроды, как можно меньший, но обязательно обеспечить СПЛАВЛЕНИЕ.

Рекомендации по применению:

• Полярность: DC(+)
• Допускается сварка во всех положениях кроме сверху вниз

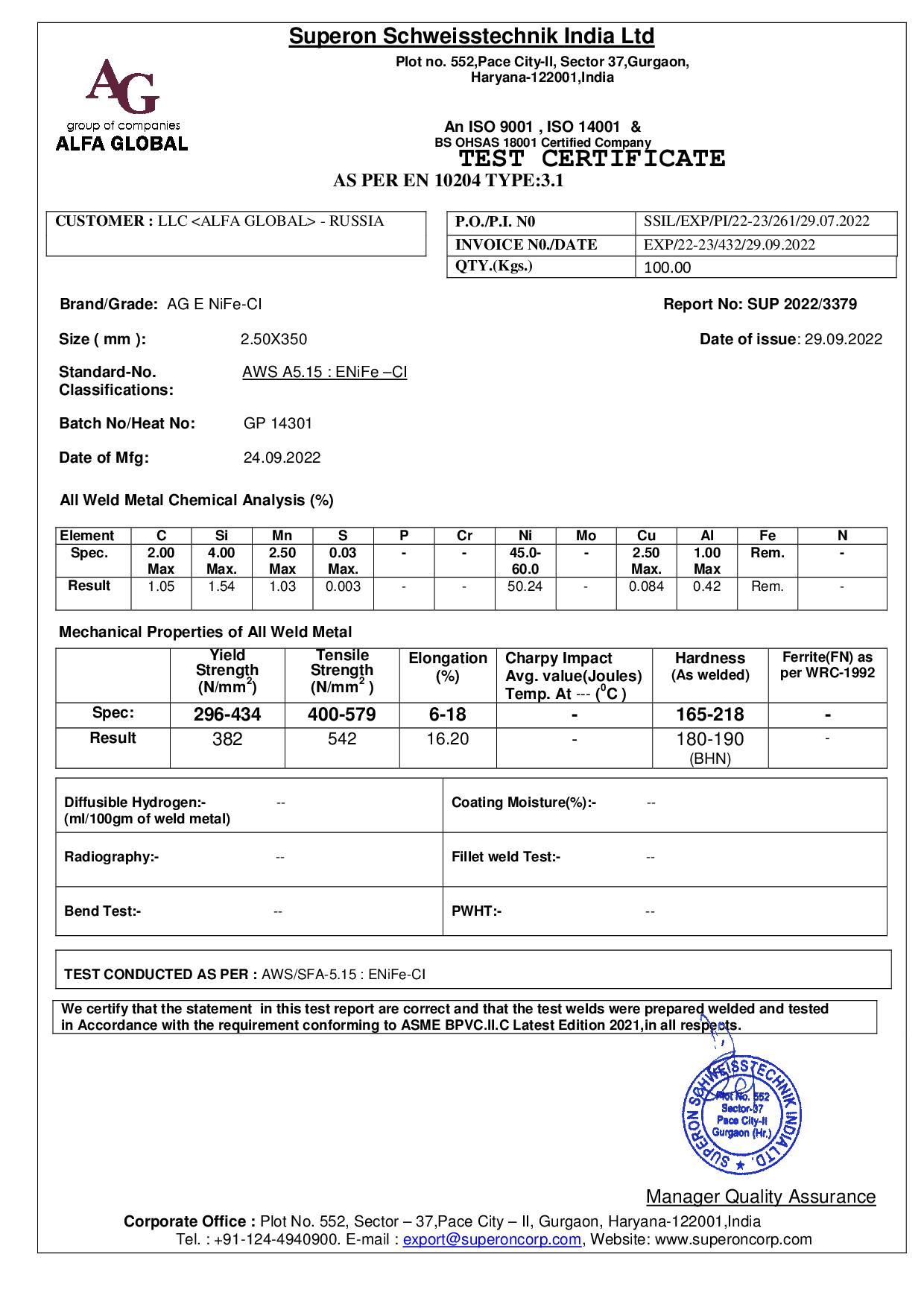

AG E NiFe-CI – железоникелевый электрод с графитовым покрытием для сварки серого, шаровидного и ковкого чугуна
