Сварочные электроды AG E NiFe-CI d= 3,2x350 2.0 кг/пач

10 680 р.
цена за кг. 5 340 р.
вес минимальной упаковки 2.0 кг
Перед оплатой наличие и стоимость товара
уточняйте у менеджеров.
Быстрый заказ Мы Вам перезвоним за 15 минут
Жду звонка
Артикул: A-3-NIFECI-32-2

AG E NiFe-CI – железоникелевый электрод с графитовым покрытием для сварки серого, шаровидного и ковкого чугуна

  • AWS A5.15: E NiFe-CI
  • Тип электрода: никелевый
  • Ø3.2х350 мм - 2.0 кг/пач
  • Упаковка: VACPAC в картонной коробке в пленке
  • Цена указана за минимальную упаковку

Подробные характеристики

Бесплатная доставка (в пределах КАД) при заказе от 20 000 руб.

Доставка в любой регион РФ Транспортными компаниями: "Деловые линии" и др.

Самовывоз: 192102, Санкт-Петербург, ул.Самойловой, д.5, лит.А

В ассортименте

Артикул Наименование Диаметр, мм Вес упаковки, кг Вес паллеты, кг Минимальный заказ, кг НАКС Цена, руб./уп. Купить
A-3-NIFECI-25-2 AG E NiFe-CI d= 2,5x350 2.0 кг/пач 2.5x350 2.0/10.0 2.0 - 10 786 р. В корзину
A-3-NIFECI-32-2 AG E NiFe-CI d= 3,2x350 2.0 кг/пач 3.2x350 2.0/10.0 2.0 - 10 680 р. В корзину
A-3-NIFECI-40-2 AG E NiFe-CI d= 4,0x350 2.0 кг/пач 4.0x350 2.0/10.0 2.0 - 10 680 р. В корзину

Описание:

AG E NiFe-CI — железоникелевый электрод с графитовым покрытием подходит для сварки и ремонта серого, шаровидного и ковкого чугуна. Металл, наплавленный электродом AG E NiFe-CI имеет однородную структуру и высокоустойчив к растрескиванию. Наплавку рекомендуется проводить в продольном направлении, без поперечных движений электродом. Сразу после наплавки, пока валик имеет темно-красный цвет его рекомендуется проковать. Сварка должно производиться на чистой, обезжиренной поверхности с предварительной шлифовкой места соединения. Охлаждать после сварки максимально медленно, межпроходная температура не более 65°C. Электрод AG E NiFe-CI рекомендуется для сварки разнородных элементов из чугуна и сталей.

Применяется при заварке и ремонте литейных дефектов, ремонте блоков двигателей, корпусов инструментальных машин, редукторов, корпусов насосов, литых деталей и т.д.

Технология ремонта/сварки/наплавки:

  • Брать по возможности наименьший диаметр электродов, будет меньше тепловложение и меньше трещин.
  • В зависимости от толщины свариваемого металла делают U-образную или двойную U-образную разделку.
  • Зачистить свариваемые кромки до металлического блеска.
  • Держать электрод строго вертикально, варить только короткой дугой.
  • Время горения дуги 3–5 секунд, либо шов длиной не более 10-ти диаметров электрода.
  • Сразу же после гашения дуги делать проковку наплавленного валика пневмомолотком (обычным молотком) с закругленными краями рабочего инструмента, так как острые края молотка создадут концентраторы и в их месте расположения образуются трещины.
  • Клепать надо валик по всей его длине пока он красный и не посереет (не остынет).
  • Особенно проковка необходима при сварке/ремонте серых (хрупких) пластинчатых чугунов (марки СЧ…).
  • Межпроходная температура не более +60°С.
  • Следующий валик варим на расстоянии (с раскладкой) в другом месте.
  • Повторно зажигайте дугу на сварном шве, а не на основном материале.
  • Ток сварки выбираем в соответствии со Спецификацией на электроды, как можно меньший, но обязательно обеспечить СПЛАВЛЕНИЕ.

Рекомендации по применению:

  • Полярность: DC(+)
  • Допускается сварка во всех положениях кроме сверху вниз

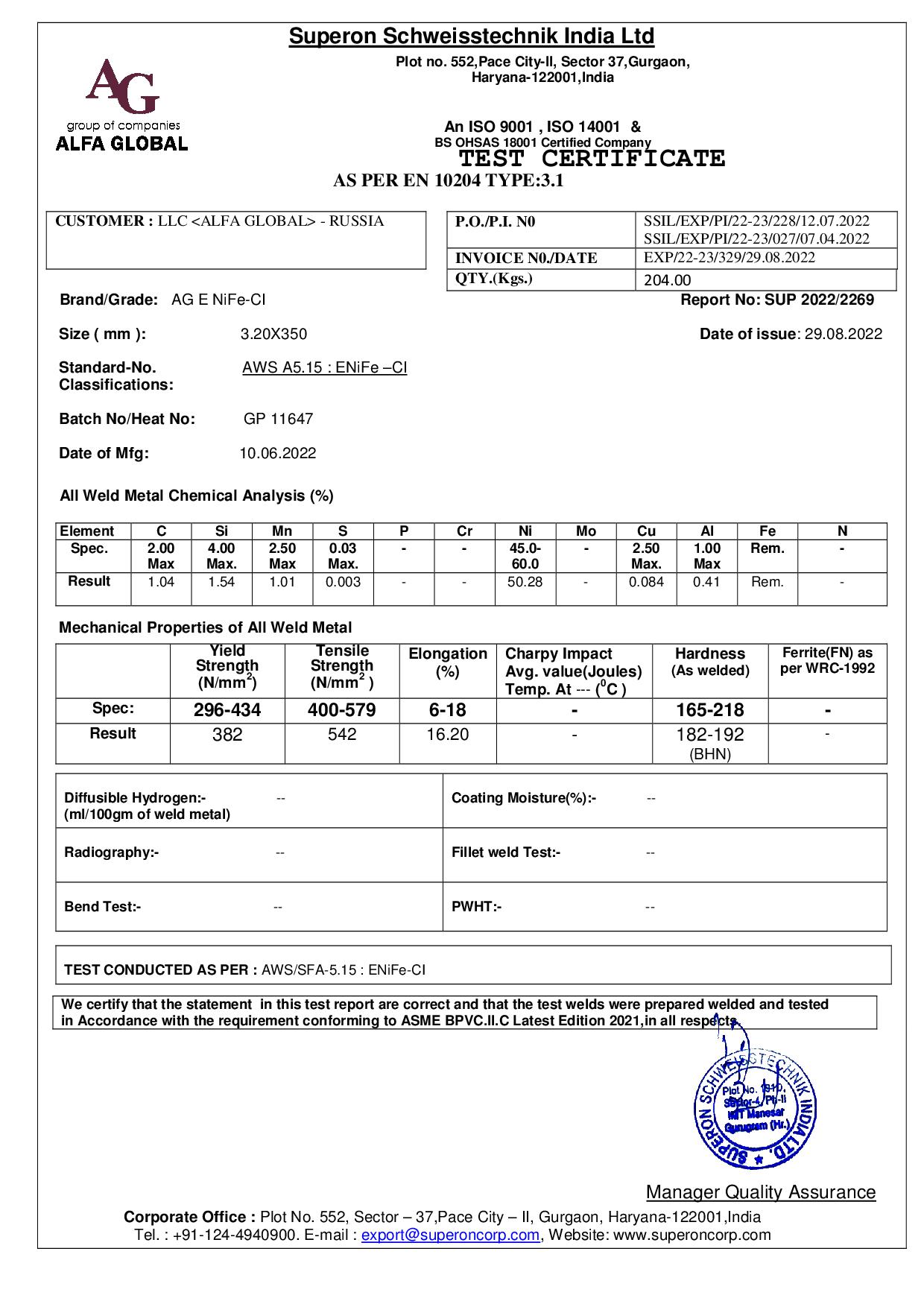

AG E NiFe-CI – железоникелевый электрод с графитовым покрытием для сварки серого, шаровидного и ковкого чугуна

Ni Fe и пр.
55.00 остаток
Термообработка Предел текучести Предел прочности Относительное удлинение Твердость
МПа МПа % HB
после сварки >360 >550 - 190
Ø электрода, мм 2.5 мм 3.2 мм 4.0 мм
Значение тока, А 50–70 70–90 100–130
Продавец оставляет за собой право передать товар с несущественными отклонениями от описания, данного на сайте. Уточняйте информацию у менеджера.
×
Консультация специалиста Оставьте номер своего телефона,
мы свяжемся с Вами в ближайшее время

* - обязательно для заполнения

×
Уточнить цену

* - обязательно для заполнения
